Özellikler
|
Örnek |

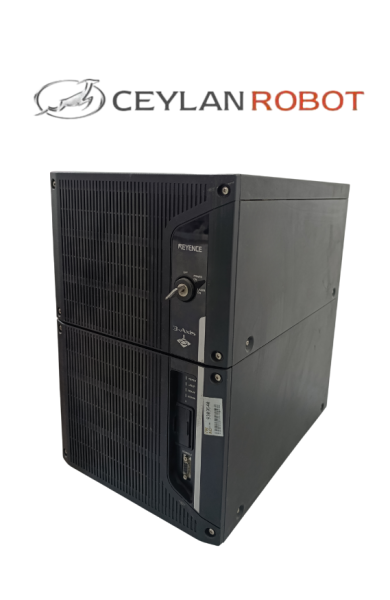

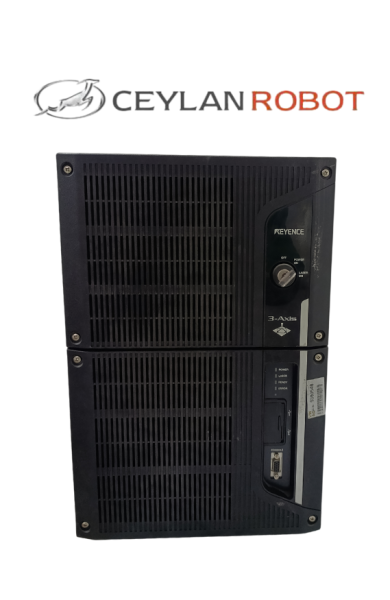

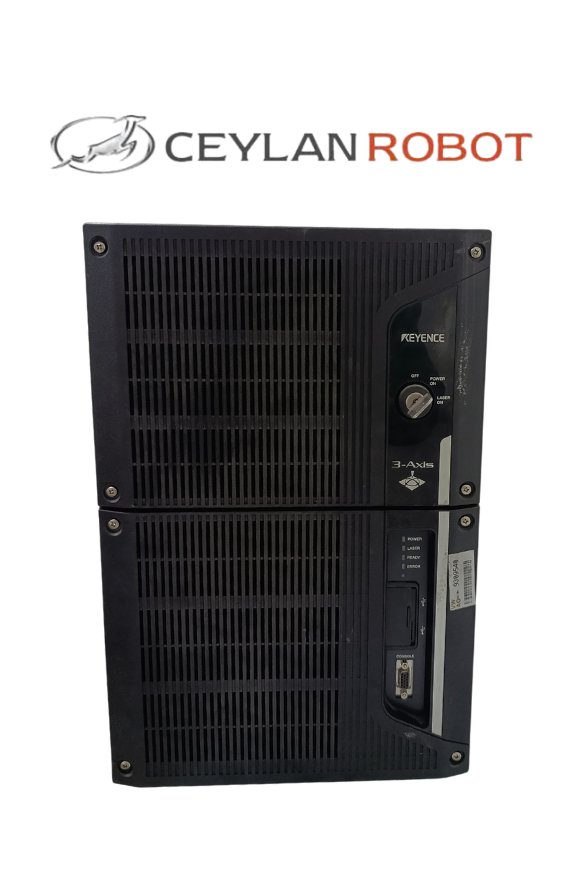

MD-X1500C *1 |
|||
|
Tip |
Markalama ünitesi (kontrol ünitesi + kafa) 25 W Standart alan |
|||
|
2D kod okuyucu eklentisi (ayrı satılır) |
MD-XAD1/MD-XAD1A |
|||
|
Konsol (ayrı satılır) |
MC-P1 |
|||
|
İşaretleme yöntemi |
XYZ 3 Eksenli eş zamanlı tarama yöntemi |
|||
|
Lazer işaretleme |
Tip |
YVO 4 lazer, Sınıf 4 Lazer Ürünü (IEC60825-1, JIS C6802, FDA [CDRH] bölüm 1040.10) *2 |
||
|
Dalga boyu |
1.064 nm |
|||
|
Çıktı |
25 W |
|||
|
Q-anahtar frekansı |
CW (sürekli dalga), 1 ila 400 kHz |
|||
|
Kılavuz lazer/Çalışma mesafesi işaretçisi |
Yarı iletken lazer, dalga boyu: 655 nm, çıkış: 1,0 mW, Sınıf 2 Lazer Ürünü (IEC60825-1, JIS C6802, FDA [CDRH] bölüm 1040.10) *2 |
|||
|
İşaretleme alanı |
125 x 125 x 42 mm |
|||
|
Standart çalışma mesafesi (±değişken genişlik) |
189 mm (±21 mm) 7,44" (±0,83") |
|||
|
İşaretleme çözünürlüğü |
2 µm |
|||
|
Tarama hızı |
Maksimum 12.000 mm/sn 472,44"/sn |
|||
|
Karakter türü |
Yazı tipi |
KEYENCE orijinal yazı tipi (sayılar, harfler, katakana, hiragana, kanji), kullanıcı yazı tipi, TrueType yazı tipi, OpenType yazı tipi *3 |
||
|
Barkod |
KOD39, ITF, 2/5, NW7 (CODABAR), JAN, KOD128, EAN, UPC-A, UPC-E |
|||
|
2D kod |
QR kodu, mikro QR kodu, DataMatrix (ECC200/GS1 DataMatrix) |
|||
|
GS1 Veri Çubuğu |
GS1 DataBar, GS1 DataBar CC-A, GS1 DataBar Yığılmış, GS1 DataBar Yığılmış CC-A, GS1 DataBar Limited, |
|||
|
Logo görseli |
Özel karakter yazı tipi ve logo (CAD) verileri, BMP/JPEG/PNG/TIFF |
|||
|
İşaretleme koşulları |
İş parçası stili |
Sabit işaretleme, Hareketli işaretleme (sabit, kodlayıcı) |
||
|
Karakter boyutu (işaretleme yüksekliği/genişliği) |
0,1 ila 125 mm 0,004" ila 4,92" |
|||
|
Kayıtlı program sayısı |
En fazla 2.000. |
|||
|
Program bloklarının sayısı |
256 |
|||
|
G/Ç (Giriş/Çıkış) |
Terminal bloğu G/Ç, MIL konnektörü G/Ç, kontaktör kontrol G/Ç *4 |
|||
|
Arayüz |
RS-232C, USB 2.0, Ethernet (100BASE-TX/10BASE-T) *5 |
|||
|
Baş montaj yönü |
Her yöne |
|||
|
Baş kablosu uzunluğu |
4,3 ±0,1 m 0,17" ±0,01" |
|||
|
Soğutma yöntemi |
Zorlamalı hava soğutması |
|||
|
Anma gerilimi ve güç tüketimi |
100 ila 120/200 ila 240 VAC ± %10, 50/60 Hz, 800 VA maks. |
|||
|
Çevresel direnç |
Muhafaza derecesi |
IP64 (işaretleme kafası) |
||
|
Kirlilik derecesi |
2 |
|||
|
Aşırı gerilim kategorisi |
II |
|||
|
Depolama için ortam sıcaklığı |
-10 ila +60 °C 14 ila 140 °F (Donma yok) |
|||
|
Ortam sıcaklığı |
0 ila +40 °C 32 ila 104 °F |
|||
|
Depolama için ortam nemi |
%30 ila %85 RH (Yoğuşma yok) |
|||
|
Bağıl nem |
||||
|
Ağırlık |
Kontrol Ünitesi: 23,0 kg |
|||
|
*1 Kontaktör kontrol terminal bloğu ile donatılmış tip. |
||||
